在功率MOSFET里，很多人最熟悉的是三个引脚：Drain、Gate、Source。Drain 和 Source 负责主功率电流，Gate 负责控制 MOSFET 打开或关闭。看起来已经足够简单。

但在高功率、高频率、高 di/dt 的电源系统里，例如 PFC、电机驱动、服务器电源、光伏逆变器、车载 OBC、SiC 功率模块等，工程师越来越重视一种“四脚 MOSFET”封装：除了传统的 Source 脚之外，它还多出一个专门给驱动使用的 Source 脚，这个脚通常被称为 Kelvin Source、Driver Source，或者 Source Sense。

这多出来的一只脚，不是为了“多接一个地”，也不是为了降低 MOSFET 的 RDS(on)。它真正解决的是一个更隐蔽、更动态的问题：让栅极驱动真正看到 MOSFET 芯片内部的 Source 电位，而不是被大电流路径上的寄生电感和寄生电阻“欺骗”。

一、先从一个生活化比喻说起

可以把 MOSFET 想象成一个大功率水阀。

Gate 是阀门把手，Source 是阀门参考点。控制 MOSFET 的本质，是控制 Gate 和 Source 之间的电压，也就是 VGS。VGS 够高，MOSFET 打开；VGS 降低，MOSFET 关闭。

问题在于，实际封装和 PCB 走线不是理想导线。Source 引脚、键合线、铜排、PCB 走线都会有寄生电阻和寄生电感。平时电流变化慢时，这些寄生参数不明显；但 MOSFET 在开关瞬间，电流变化非常快，寄生电感上就会产生电压：V = L × di/dt。

这里的 L 可能只有几 nH，看起来非常小。但当 di/dt 很高时，几 nH 也足以产生几百 mV 甚至数 V 的瞬态电压。对于一个靠 VGS 控制的 MOSFET 来说，这已经不是小扰动，而是会直接影响开关速度和开关损耗的因素。

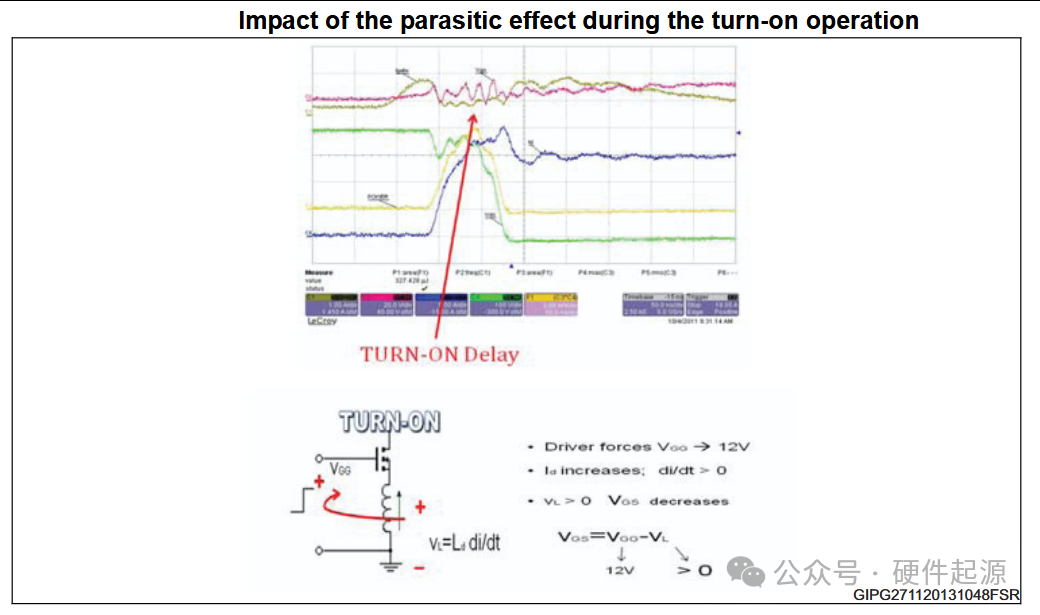

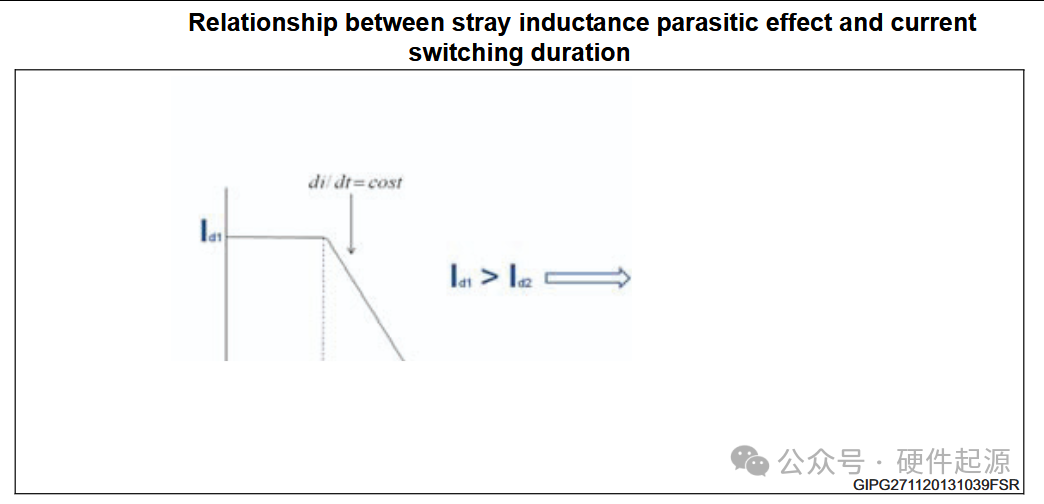

图2｜寄生电感如何影响 VGS 的原理图，Source 路径中的寄生电感 Ls 在高 di/dt 下产生瞬态电压，使 MOSFET 芯片内部真正感受到的 VGS 偏离驱动器设定值。

二、传统 3-pin MOSFET 的问题

功率电流和驱动信号挤在同一条 Source 回路里，在传统三脚 MOSFET 中，Source 既是主功率电流的回流路径，也是 Gate Driver 的参考点。

也就是说，大电流从 MOSFET 的 Source 引脚流出去，Gate Driver 也把这个 Source 引脚当作“参考地”。这就带来一个问题：Source 引脚上的寄生电感电压，会直接叠加到 Gate 驱动回路里。

这个现象通常被称为 Common Source Inductance，即共源寄生电感。

它的影响可以这样理解：

• 当 MOSFET 开通时，Drain 电流快速上升，Source 路径上的寄生电感会产生一个瞬态电压，使 MOSFET 内部真正看到的 VGS 变小。驱动器以为自己给了 12 V 栅压，但 MOSFET 芯片内部实际感受到的可能低于这个值。结果就是开通变慢，Eon 增加。

• 当 MOSFET 关断时，电流快速下降，寄生电感产生的电压方向变化，可能使 MOSFET 内部的 VGS 出现不希望的正向残余电压。结果是关断变慢，Eoff 增加，严重时还可能诱发误导通或振铃。

所以，共源寄生电感本质上像一个“反向反馈器”。Gate Driver 想让 MOSFET 快速打开或关闭，但 Source 路径上的寄生电感会抵消一部分驱动动作，让 MOSFET 变得“不听话”。

图3｜Common Source Inductance 的负反馈示意图，传统 3-pin MOSFET 中，功率电流和栅极驱动共用 Source 回路。Source 寄生电感产生的电压会反向影响 VGS，导致开通/关断速度下降。

三、Kelvin Source 的核心：把“功率 Source”和“驱动 Source”分开

Kelvin Source 的思路其实很朴素：既然大电流路径会产生噪声，那就不要让 Gate Driver 和大电流共用同一条 Source 回路。

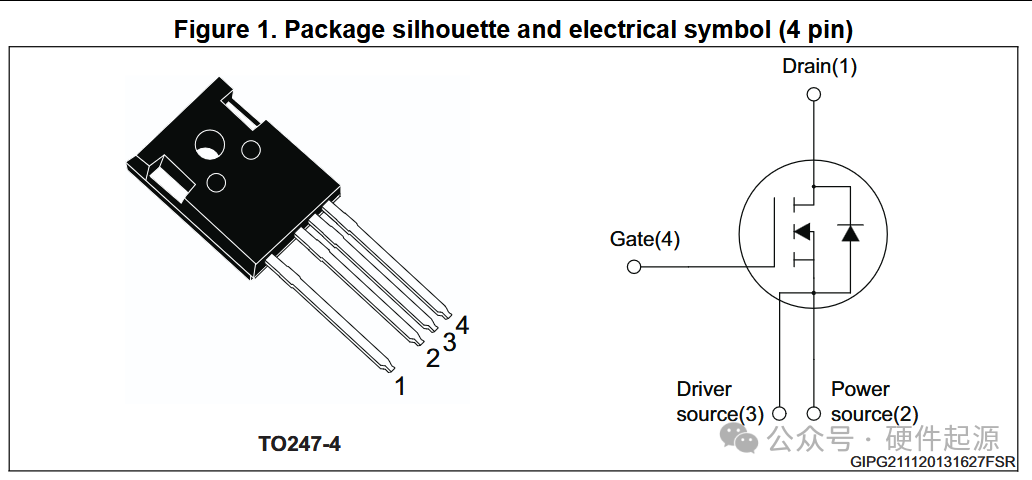

在 4-pin MOSFET 中，Source 被分成两个用途：

• 一个是 Power Source，负责承载主功率电流。

• 另一个是 Driver Source，也就是 Kelvin Source，专门作为 Gate Driver 的参考点。

理想情况下，Kelvin Source 上几乎没有主功率电流流过，所以它不会产生明显的 L × di/dt 电压。Gate Driver 通过 Kelvin Source 来感知 MOSFET 芯片附近更真实、更干净的 Source 电位，从而更准确地控制 VGS。

这就像测量一个电阻时使用四线法。两根线负责通大电流，另外两根线只负责测量电压。测量线中几乎没有电流，所以线阻和压降对测量结果影响很小。Kelvin Source 在 MOSFET 中的思路类似：功率路径归功率路径，控制参考归控制参考，不要混在一起。

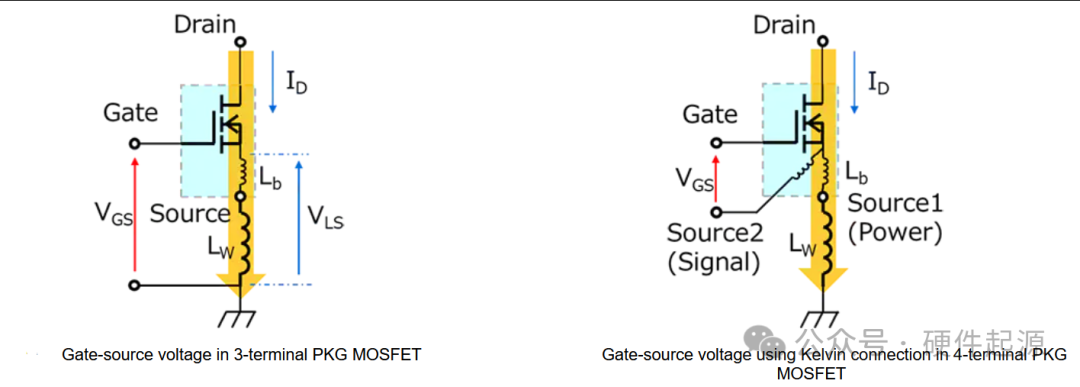

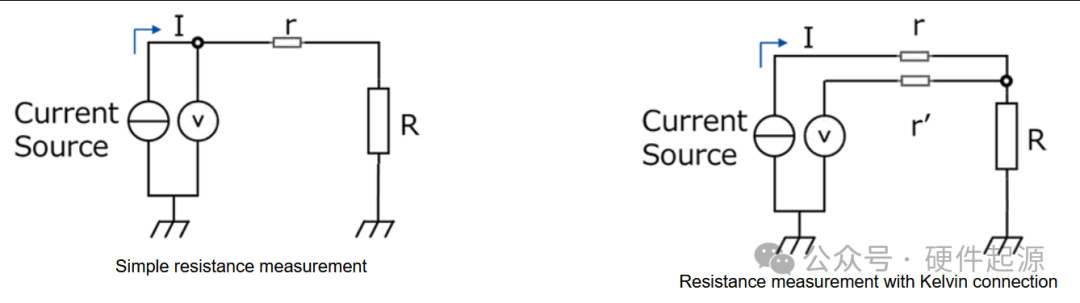

图4｜四线法测电阻与 MOSFET Kelvin Source 的类比，Kelvin connection 的思想来自四线法测量：大电流路径和电压检测路径分离。用到 MOSFET 中，就是把 Power Source 与 Driver Source 分离，减少功率电流对 VGS 的干扰。

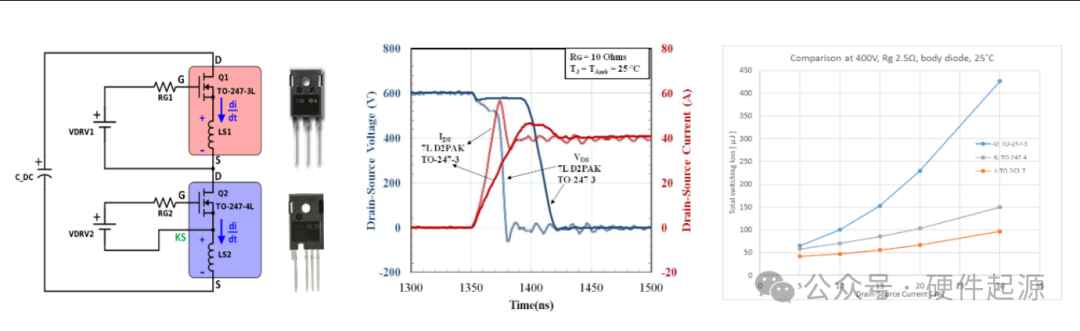

四、它带来的收益：不是降低导通电阻，而是降低开关损耗

很多人容易误解 Kelvin Source，以为多一个 Source 脚可以降低 RDS(on)。严格来说，Kelvin Source 的主要价值不在于降低导通损耗，而在于改善动态开关过程。

它主要带来四类收益。

• 第一，降低开通损耗 Eon。由于 Gate Driver 看到的 VGS 更接近 MOSFET 芯片内部真实电压，开通时不会被共源电感明显抵消，MOSFET 可以更快进入导通状态。

• 第二，降低关断损耗 Eoff。关断时，Kelvin Source 可以减少 Source 回路寄生电感对 VGS 的干扰，使关断过程更受控。

• 第三，降低器件温升。开关损耗降低以后，同样输出功率下 MOSFET 自身发热减少，外壳温度和结温压力下降。对于高功率电源来说，这往往比单纯的效率数字更重要，因为温度直接影响散热器尺寸、可靠性和寿命。

• 第四，改善高速开关稳定性。对于 SiC MOSFET 或高速 Super Junction MOSFET，di/dt 和 dv/dt 更高，共源寄生电感的影响会被放大。Kelvin Source 可以削弱这种负反馈，减少由驱动参考点漂移引起的振铃、误触发和开关不一致。

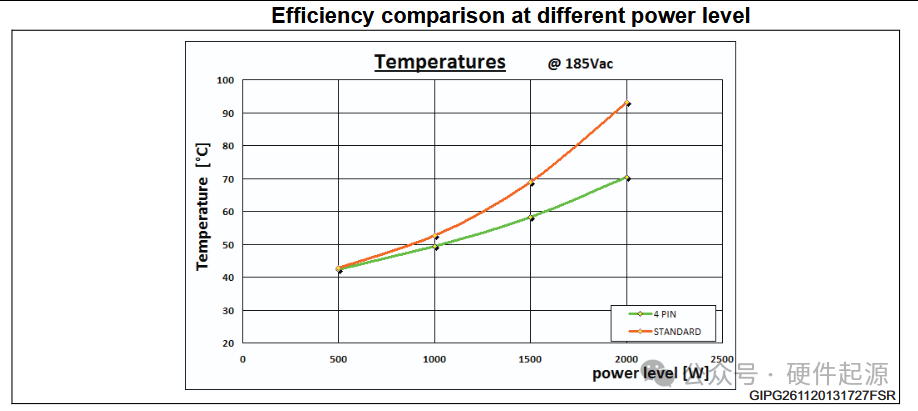

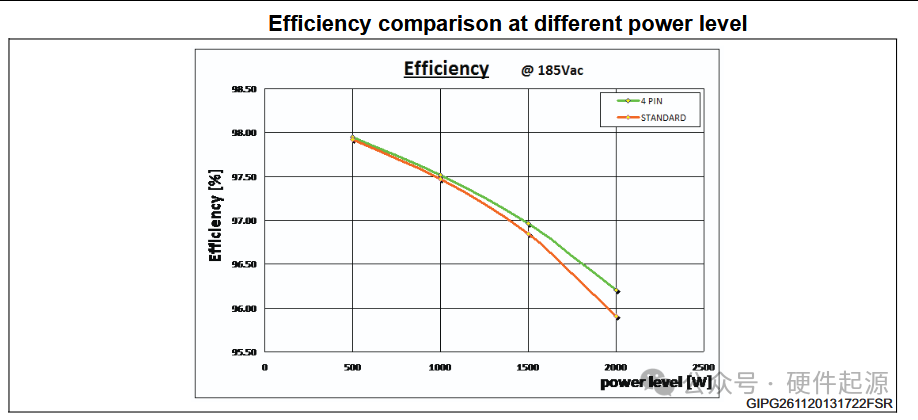

STMicroelectronics 使用 TO-247-4 封装的 MDmesh M5 MOSFET 做了对比测试。测试场景是 2 kW PFC。结果显示，4-pin Kelvin Source 方案在高功率、高电流条件下优势更明显：最大功率下效率提升约 0.32%，节省功耗接近 7 W，器件壳温差异可达到约 20°C。对于一个 2 kW 电源来说，0.32% 看起来不大，但换算成热，就是实实在在的散热压力下降。

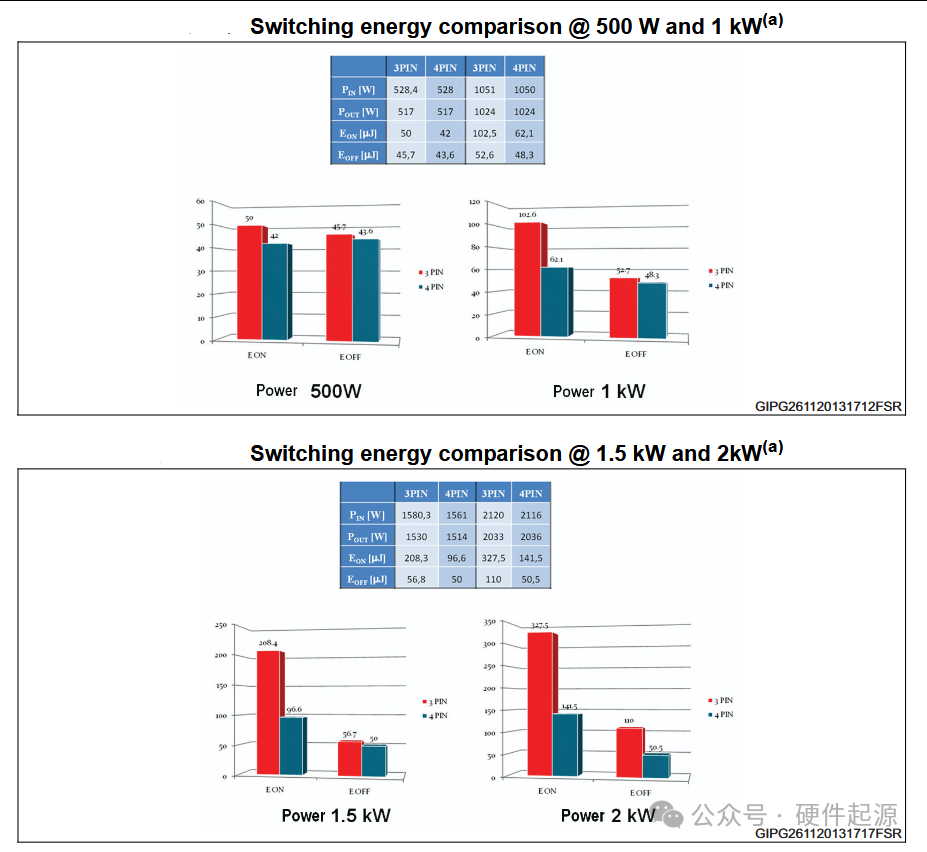

图5｜3-pin 与 4-pin MOSFET 开关能量对比，在 500 W、1 kW、1.5 kW 和 2 kW 不同功率等级下，4-pin Kelvin Source 方案相较传统 3-pin MOSFET 可降低开关能量，且功率越高、优势越明显。

五、为什么 SiC MOSFET 特别需要 Kelvin Source？

Kelvin Source 不是 SiC 独有的概念，硅基 Super Junction MOSFET 同样可以受益。但在 SiC MOSFET 中，这个概念尤其重要。

原因在于 SiC 的优势就是高压、高温、高频和快速开关。SiC MOSFET 的开关速度越快，di/dt 越高，共源寄生电感产生的瞬态电压就越大。也就是说，SiC 越“快”，封装和布局带来的副作用就越不能忽视。

传统三脚封装在低频、低 di/dt 系统中可能还能接受，但在高频 SiC 应用中，共源寄生电感会成为限制器件性能释放的瓶颈。此时 Kelvin Source 的作用不是锦上添花，而是让器件真正发挥高速开关能力的必要条件之一。

这也是为什么很多 SiC MOSFET 会提供 TO-247-4L、7-pin D2PAK、模块化 Kelvin Source 端子等封装选项。封装已经不只是机械保护和散热载体，而成为功率器件动态性能的一部分。

图7｜Si、SJ MOSFET、SiC MOSFET 对 Kelvin Source 需求强弱示意图，器件开关速度越快、di/dt 越高，共源寄生电感对 VGS 的影响越明显，Kelvin Source 的价值也越高。

六、但 Kelvin Source 不是万能药

Kelvin Source 能改善驱动参考点，但不能替代良好的功率回路设计。

• 第一，功率回路电感仍然要尽可能小。Drain、Power Source、DC-link 电容之间的高频功率回路如果很大，仍然会产生过冲、振铃和 EMI。

• 第二，Gate 回路也要短而紧凑。Gate 和 Kelvin Source 应该形成小面积闭环，驱动器尽量靠近 MOSFET。否则 Kelvin Source 的优势会被 PCB 走线引入的新寄生参数抵消。

• 第三，Kelvin Source 不应承载主功率电流。它是驱动参考脚，不是额外的功率 Source。若布局时把大电流引入 Kelvin Source，就等于破坏了它的意义。

• 第四，开关速度变快以后，EMI 和电压过冲可能变得更突出。Kelvin Source 让 MOSFET 更“听话”、更快，但系统是否应该这么快，还要结合 dv/dt、di/dt、EMI、绝缘应力和器件安全工作区来调节。必要时仍然需要合适的栅极电阻、分立开通/关断电阻、Miller clamp、RC snubber 或主动栅极控制。

• 第五，Gate Driver 的参考连接要谨慎。低边 MOSFET 的 Kelvin Source 通常应连接到驱动器的 COM 或 VSS 参考端；如果驱动器内部 VSS 和 COM 存在走线长度差或阻抗差，去耦电容的参考点也要重新评估。实践中，驱动电源去耦应尽量靠近驱动器，并围绕实际的驱动电流回路布置。

Power Source 承载主功率电流，Driver Source/Kelvin Source 仅作为 Gate Driver 参考点。Gate Driver、栅极电阻和去耦电容应围绕 Gate–Kelvin Source 小回路布置，避免 Kelvin Source 路径流过主功率电流。

七、一个简单对比表

低频、低电流、成本敏感设计中，传统 3-pin MOSFET 仍有优势；高频、高功率密度、高 di/dt 应用中，4-pin Kelvin Source MOSFET 更容易释放器件动态性能。

八、从器件选型角度看，应该关注什么？

选用 Kelvin Source MOSFET 时，不能只看 datasheet 首页的 RDS(on)、Qg、Qrr、BV。更需要关注几个工程问题。

• 第一，看封装是否真正提供独立 Driver Source，而不是简单多一个并联 Source 引脚。

• 第二，看供应商是否提供 Kelvin Source 推荐布局，尤其是 Gate 回路、Power Source 回路和驱动去耦电容的位置。

• 第三，看是否有 double pulse test 数据，最好能比较 3-pin 与 4-pin、不同 Rg、不同电流下的 Eon/Eoff、VDS overshoot 和 VGS ringing。

• 第四，看实际系统目标。如果是低频、低电流、成本敏感设计，Kelvin Source 的收益可能不明显；如果是高压、高频、高功率密度设计，尤其是 SiC MOSFET 或高速 Super Junction MOSFET，Kelvin Source 往往值得优先考虑。

• 第五，看系统是否愿意接受更快开关带来的副作用。降低开关损耗通常伴随更高的 dv/dt 和 di/dt，系统的 EMI、绝缘、驱动保护和布局能力必须跟上。

评估 Kelvin Source MOSFET 时，应同时检查封装引脚定义、Gate/Kelvin Source 小回路、功率回路电感、DPT 数据、EMI 风险和驱动器去耦方式。

九、结语：Kelvin Source 的本质，是让控制信号回到“真实参考点”

Kelvin Source 并不是一个神秘的新器件结构，而是功率封装和驱动回路设计上的一个重要改进。

它解决的不是静态导通问题，而是动态开关问题。传统三脚 MOSFET 把大电流和小信号控制共用同一条 Source 回路，结果在高速开关时，寄生电感会把 Source 电位“抬起来”或“拉下去”，让 MOSFET 内部真正看到的 VGS 偏离驱动器设定值。

Kelvin Source 的价值，就是把这两件事分开：让大电流走 Power Source，让 Gate Driver 参考 Driver Source。这样，MOSFET 的开关行为更接近设计者的意图，开关损耗更低，温升更低，高速器件的性能也更容易释放出来。

在功率半导体进入高频化、高功率密度和 SiC 化的过程中，封装和驱动回路已经不再是“外围小问题”。很多时候，决定一个 MOSFET 能否真正发挥性能的，不只是芯片本身，还有那一只看似不起眼、但非常关键的 Kelvin Source 脚。
